Effizienzhaus 40 Plus mit Passivhauskomponenten

Beteiligte Firmen

Büro- und Gewerbebau als Effizienzhaus 40 Plus mit Passivhauskomponenten


Objektbeschreibung:

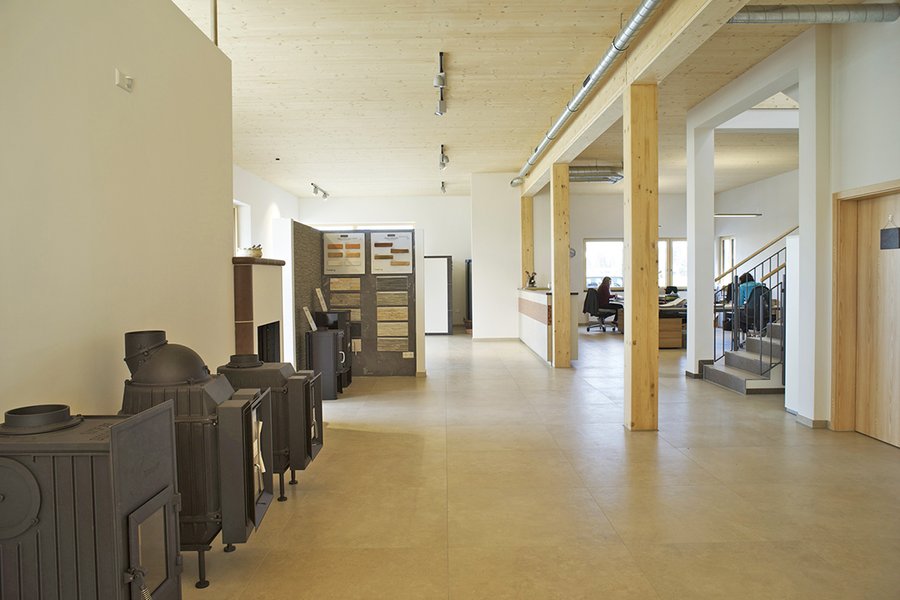

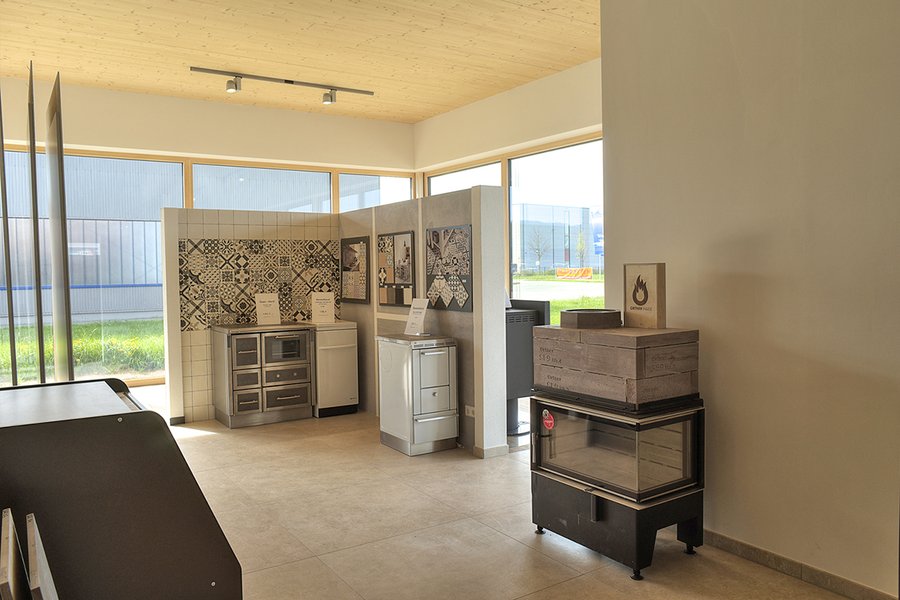

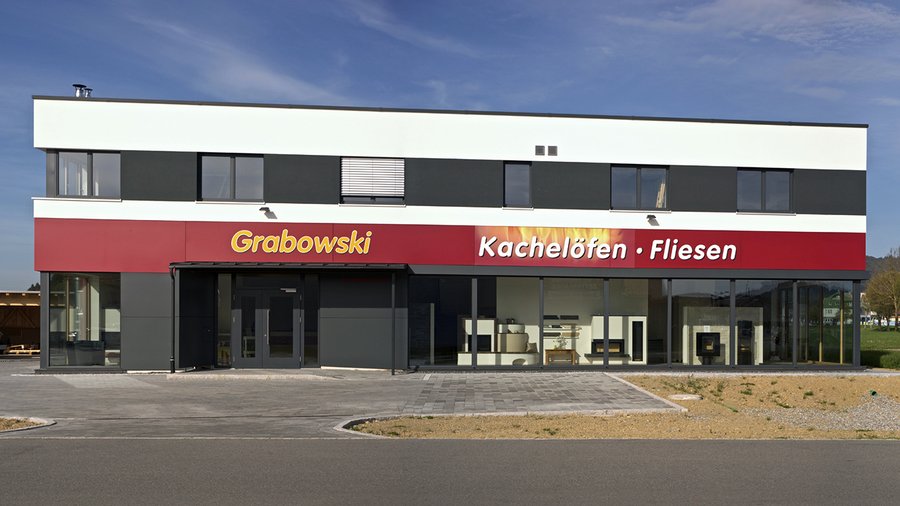

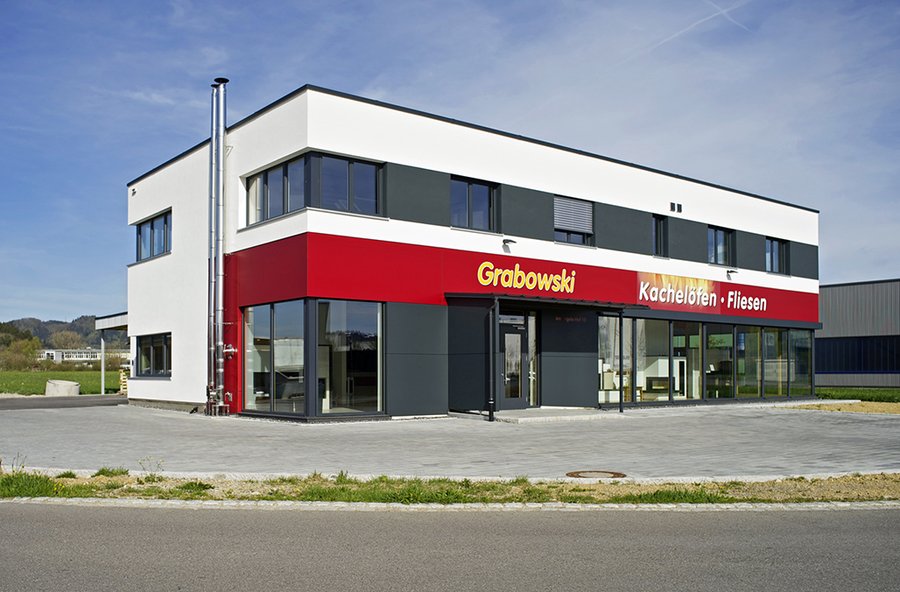

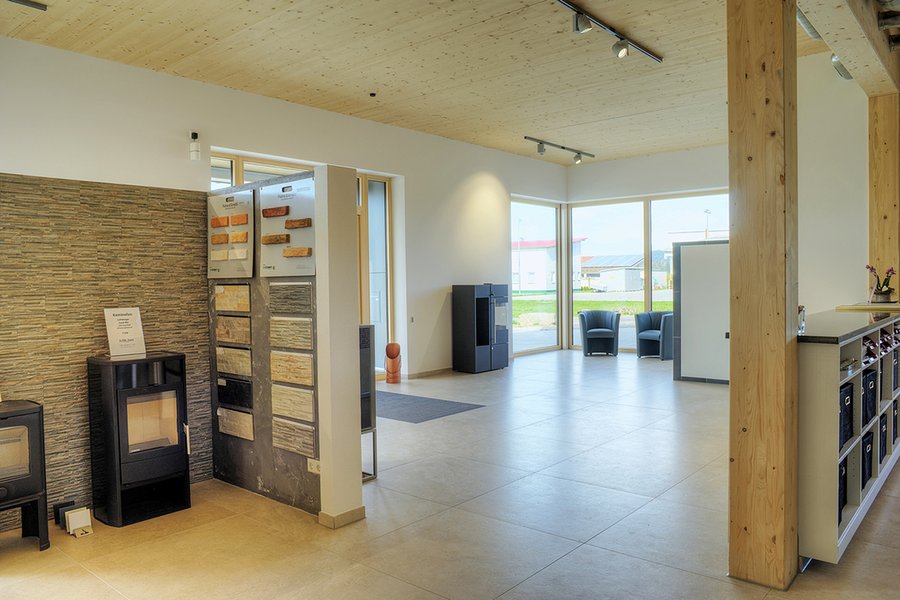

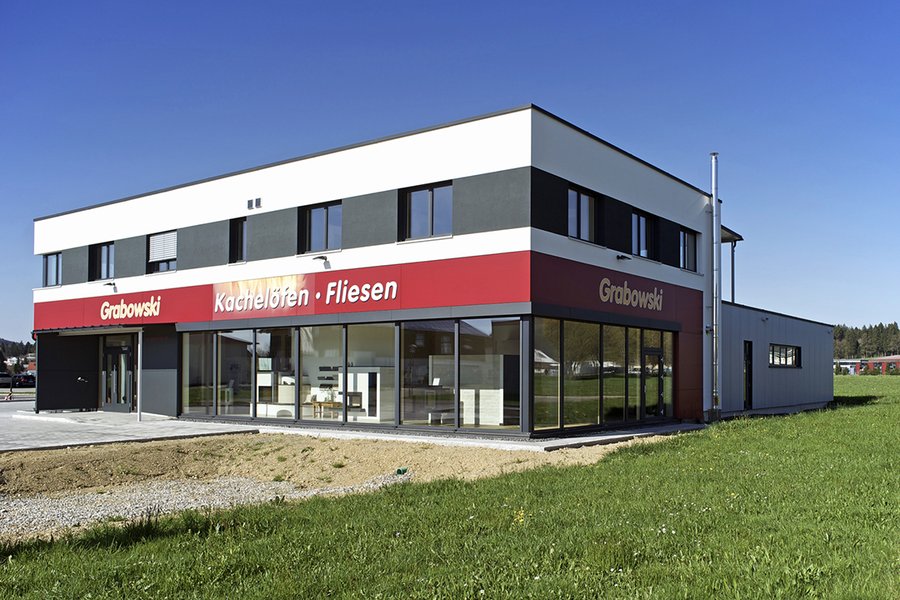

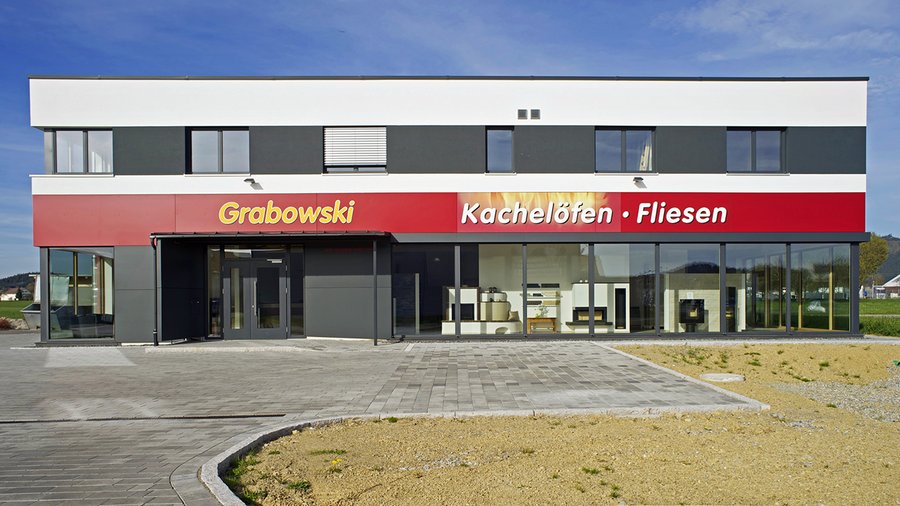

Der neue Büro- und Gewerbebau der GRABOWSKI GmbH in ökologischer Holzrahmenbauweise mit Passivhauskomponenten sorgt bei nachhaltiger und regenerativer Energieversorgung mit moderner Komfortlüftungsanlage für behagliches Wohlfühlklima. Der kombinierte Bau von Lager, Ausstellungsraum, Verkaufsraum und Büroflächen, sowie einer Betriebsleiterwohnung bietet höchste Effizienz, Komfort und Nachhaltigkeit.

Standort: Am Angele Hof 10, 88316 Isny

Bauherr/Bauherrin:

Grabowski GmbH

Architektur und Fachplaner:

  • Planung der Architektur: Herz & Lang GmbH – Anita Bechter
  • Entwurfs- und Eingabeplanung:
  • Holzbauplanung:
  • Bauleitung: Herz & Lang GmbH
  • Polier- und Detailplanung:
  • Planung der Haustechnik:
  • Planung der Bauphysik:
  • Planung der Statik:
  • Passivhaus-Planung: Herz & Lang GmbH
  • Passivhaus-Consulting: Herz  & Lang GmbH
  • Passivhaus-Zertifizierung:
  • Passivhaus-Qualitätssicherung: Herz  & Lang GmbH

Details zum Projekt:

Baujahr: 2015
Nutzfläche:  720 m², EnEV13
Anzahl der Bewohner: 5 Nutzeinheiten
Heizwärmebedarf: 25 kWh/(m²a)
Heizlast nach PHPP:
Energieausweis: ja
Heizsystem:  Kachelofen-Ganzhaus-Heizung mit direkter
und indirekter Wärmeerzeugung und Pelletsofen mit
Wassertasche, kombiniert als Austellungsstück
Wärmeverteilung Austellung: direkt, Heizkörper bzw. Wandfläche
Wärmeverteilung Büro: Fußbodenheizung
Komfortlüftung:  Zwei Komfortlüftungsanlagen getrennt
nach Nutzungseinheiten (Wärmerückgewinnung (>82 %)
Blower-Door Ergebnis: n50 = 0,6 h-1, FLiB zertifizierte Messung
Spatenstich: 2014
Bauzeit: 2014 - 2015
Einzug: 2015

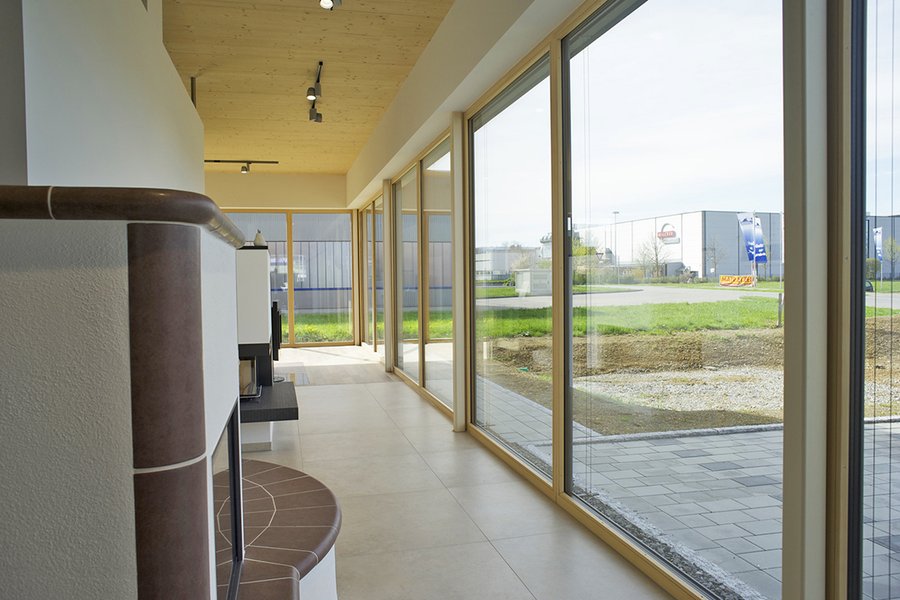

Fassade: Putzfassade bzw. Plattenfassade mit großem Glasanteil
Bauweise:  Holzrahmenbauweise mit ökologischer Dämmung
(Zellulose-Einblasdämmung und Holzweichfaserplatte)
Regenerative Energie: Photovoltaik-Anlage [Ziel Effizienzhaus Plus (EU-Richtlinie 2018)]

Besondere Auszeichnungen:

  • zertifiziert nach PHI Dr. Wolfgang Feist

OIB Richtlinie

Energieausweis: Einteilung A++ bis G
Die Einteilung in die einzelnen Klassen erfolgt, entsprechend
der OIB Richtlinie 6, nach dem Heizwärmebedarf (HWB) pro m² Brutto-Grundfläche
(ehemals Bruttogeschossfläche) beim Referenzklima (Ref). Die gesamte Haustechnik
bleibt bei der Einordnung in die Klassen A++ bis G unberücksichtigt.

Für die Klassengrenzen werden folgende Werte festgelegt:

  • Klasse A++: HWBBGF, Ref 10 kWh/m²a
  • Klasse A+: HWBBGF, Ref 15 kWh/m²a
  • Klasse A: HWBBGF, Ref 25 kWh/m²a
  • Klasse B: HWBBGF, Ref 50 kWh/m²a
  • Klasse C: HWBBGF, Ref 100 kWh/m²a


Erläuterung OIB Richtlinie:
8.1.3 Stufen der Effizienzskala für die grafische Darstellung des
jährlichen Heizwärmebedarfs HWBBGF, Ref pro m² konditionierter
Brutto-Grundfläche und bezogen auf das Referenzklima gemäß
OIB-Leitfaden von Wohngebäuden und Nicht-Wohngebäuden.
